Taladros

Change Language to English
Taladradoras de Columna Taladradoras Radial Taladro Múltiple Taladradora de Columna y fresado vertical Combinado
Taladradoras de Columna

Top

Modelo: SI-A/2
Modelo: SI-40/1
Modelo: SMA-1
Modelo: SEW/S-25
Modelo: SI-4


Modelo:

SI-A/2

SI-40/1

Tipo:

Accionado por Bandas con avance automático

Accionado por Engranajes con avance automático

Capacidad de taladro (mm):

40

40

Nariz del husillo:

MT-4

MT-4

Carrera del husillo (mm):

215

215

Numero de velocidades del husillo:

8

8

Límites de velocidades del husillo (revoluciones):

75 - 2070

90 - 1000

Numero de avances mecánicos:

2

2

Límites de avances mecánicos (mm / rev.):

0.08 - 0.04

0.08 - 0.04

Distancia entre Columna y centro del husillo (mm):

305

305

Distancia entre el husillo y la Base (mm):

1040

1040

Distancia entre el husillo y la mesa (mm):

515

515

Diámetro de la Columna (mm):

130

130

Tamaño del base (parte labrado) (mm):

490 x 470

490 x 470

Tamaño de la mesa (mm):

435 x 435

435 x 435

Motor (HP):

1.5

1.75 / 2.5 (2 Velocidades)

Peso neto / bruto (kilos):

400 / 500

500 / 600

Dimensiones (mm):

1140 x 650 x 1950

925 x 650 x 2330

Volumen del embarque (m3):

1.45

1.40



Modelo:

SMA-1

 SEW/P-4 SEW/P-5

Tipo:

Accionado por Bandas con avance manual

Accionado por Bandas con avance manual

Accionado por Bandas con avance manual

Capacidad de taladro (mm):

13

19 19

Nariz del husillo:

Husillo sólido

 MT-2 MT-2

Carrera del husillo (mm):

75

125 125

Numero de velocidades del husillo:

4

8 8

Límites de velocidades del husillo (revoluciones):

500 - 2825

87 - 3200 87 - 3200

Distancia entre Columna y centro del husillo (mm):

156

 200 200

Distancia entre el husillo y la Base (mm):

540

925 640

Distancia entre el husillo y la mesa (mm):

300

500 / 700 210 / 405

Diámetro de la Columna (mm):

47

74.35 74.35

Tamaño del base (parte labrado) (mm):

350 x 225

260 x 235 260 x 235

Tamaño de la mesa (mm):

205 x 205

260 x 260 260 x 260

Motor (HP):

0.5

0.5 0.5

Peso neto / bruto (kilos):

50 / 75

90 / 110 80 / 100

Dimensiones (mm):

700 x 400 x 1300

 700 x 400 x 1600 700 x 400 x 1300

Volumen del embarque (m3):

0.36

0.45 0.40


Modelo:

SEW/S-25

SEW/S-25x380

SI-3

SI-4

Tipo:

Accionado por Bandas con avance manual

Accionado por Bandas con avance manual

Accionado por Bandas con avance manual

Accionado por Bandas con avance manual

Capacidad de taladro (mm):

25

25

40

32

Nariz del husillo:

MT-3

MT-3

MT-4

MT-3

Carrera del husillo (mm):

185

250

215

170

Numero de velocidades del husillo:

8

8

8

8

Límites de velocidades del husillo (revoluciones):

73 - 1800

73 - 1800

75 - 2070

75 - 2070

Distancia entre Columna y centro del husillo (mm):

255

380

305

280

Distancia entre el husillo y la Base (mm):

1050

980

1040

1045

Distancia entre el husillo y la mesa (mm):

650

570

515

625

Diámetro de la Columna (mm):

87.60

90

130

114

Tamaño del base (parte labrado) (mm):

350 x 325

465 x 370

490 x 470

390 x 390

Tamaño de la mesa (mm):

345 x 345

395 x 395

435 x 435

390 x 390

Motor (HP):

1

1

1.5

1.5

Peso neto / bruto (kilos):

190 / 235

215 / 250

300 / 400

250 / 310

Dimensiones (mm):

950 x 500 x 1525

1100 x 500 x 1525

1140 x 650 x 1950

1050 x 600 x 1900

Volumen del embarque (m3):

0.75

0.85

1.45

1.20



Accesorios Estándar:   Motor eléctrico, Arrancador, Porta-broca y Porta-herramienta.

Taladradoras Radial

Top

Modelo: SER-25

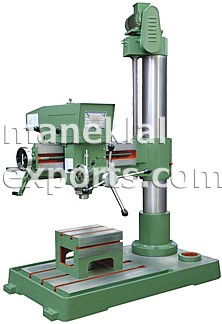

Modelo: SER-35

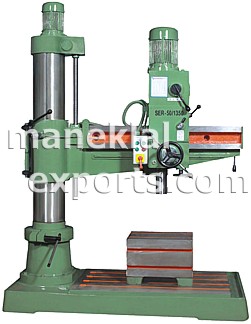

Modelo: SER-50
Modelo: SER-25 SER-35 SER-50
Tipo: Universal Accionado por Banda Accionado por Banda Accionado por Engranajes
Capacidad de taladro: 25 mm 36 mm 60 mm (en Fierro Fundido) / 50 mm (en Acero Suave)
Nariz del husillo: MT-3 MT-4 MT-5
Carrera del husillo (mm): 200 200 300
Numero de velocidades del husillo: 8 8 8
Límites de velocidades del husillo (revoluciones): 80 - 1800 73 - 1800 30 - 1300
Motor del Husillo (HP): 1.0 1.5 3.0
Motor del Elevador de Brazo (HP): 0.5 0.5 1.5
Banda en 'V' del Husillo: B-45 B-45 --
Banda en 'V' del Elevador de Brazo: A-19 A-24 --
Superficie de la Mesa (L x M x W) (mm): 250 x 200 x 200 300 x 260 x 260 600 x 500 x 500
Radio de taladro (Máx. / Min.) (mm): 720 / 365 820 / 320 1325 / 445
Distancia de Columna a Husillo (mm): Máx.: 655 / Min.: 300 Máx.: 745 / Min.: 250 Máx.: 1200 / Min.: 320
Carrera Máx. del Cabezal de Taladro (mm): 355 495 880
Distancia de Husillo a Base (mm): Máx.: 880 / Min.: 175 Máx.: 1040 / Min.: 250 Máx.: 1210 / Min.: 400
Diámetro de la Columna (mm): 130 157 255
Giratorio del Brazo de Izquierda a Derecha: 90o 90o 90o
Tamaño de la placa de base (L x W x H) (mm): 1005 x 605 x 125 1255 x 675 x 135 1750 x 950 x 220
Superficie del trabajo (mm): 490 x 620 740 x 550 1220 x 770
Numero / tamaño del Ranura: 3 / 16 mm 3 / 16 mm 4 / 16 mm

Peso Neto / Bruto (kilos):

1500 / 1800 1700 / 2000 2500 / 3000

Dimensiones (mm):

1.1 x 0.7 x 1.8 1.3 x 0.75 x 2.1 2.0 x 1.1 x 2.6

Volumen del embarque (m3):

1.5 2.2 6.0
Accesorios Estándar: Motor eléctrico, Interruptor R&F, Mesa de Caja, Porta-broca y Porta-herramienta, Bomba de enfriador.

Top

Modelo: SMT-40/1200
Modelo: SMT-40/1000
Modelo: SMTR-2
Modelo: SMT-40/1200 SMT-40/1000 SMTR-2
Tipo: Accionado por Engranajes Accionado por Engranajes Universal - Accionado por Bandas

Capacidad de taladro:

40 mm 40 mm 38 mm

Nariz del husillo:

MT-4 MT-4 MT-4

Carrera del husillo:

210 mm 175 mm 220 mm

Numero de velocidades del husillo:

8 8 8

Límites de velocidades del husillo (revoluciones):

90 - 1000 90 - 1000 62 - 1980

Numero de avances mecánicos:

2 2 2

Límites de avances mecánicos (mm / rev.):

0.20 - 0.10 0.20 - 0.10 0.08 - 0.04

Radio de taladro (Máx. / Mín.):

1305 / 485 mm 1125 / 505 mm 895 / 440 mm

Distancia entre Columna y centro del husillo (Máx. / Mín.):

1200 / 380 mm 1020 / 400 mm 810 / 360 mm

Distancia entre el husillo y la Base (Máx. / Mín.):

1180 / 500 mm 1180 / 380 mm 930 / 230 mm

Diámetro de la Columna:

220 mm 210 mm 165 mm

Movimiento mecánica vertical del brazo:

750 mm 800 mm --

Movimiento horizontal de la cabeza de perforación:

630 mm 635 mm --
Carrera Máxima del Cabezal Perforador: -- -- 450 mm
Giratorio del Brazo de Izquierda a Derecha: -- -- 90o

Tamaño de la mesa de caja (L x A x E) (mm):

510 x 380 x 355 510 x 380 x 355 380 x 300 x 300

Placa de Base (L x A x E) (mm):

1800 x 900 x 180 1625 x 850 x 180 1250 x 760 x 150

Superficie del trabajo:

1020 x 650 mm 1010 x 690 mm 820 x 610 mm

Numero / tamaño del Ranura en ‘T':

4 / 16 mm 3 / 16 mm 4 / 16 mm

Motor:

2 HP (1400 / 2800 rpm) 2 HP (1400 / 2800 rpm) 1.5 HP

Motor para elevar el brazo:

1 HP 1 HP 0.5 HP

Peso Neto / Bruto (kilos):

1700 / 2000 1500 / 1800 1500 / 1800

Dimensiones (mm):

1900 x 1000 x 2200 1750 x 1000 x 2000 1250 x 1550 x 2000

Volumen del embarque (m3):

4.50 3.50 3.90
Accesorios Estándar: Motores eléctricos, Arrancador, Mesa de Caja, Porta-broca y Porta-herramienta, Bomba de enfriador.

Top

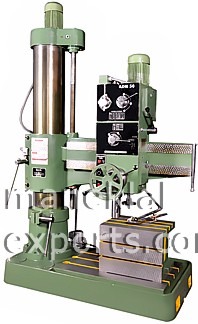

Accionado por engranajes - servicio pesado - Serie 'ADM'
Modelo: ADM-40 ADM-50 ADM-50/HD ADM-65 ADM-75
Capacidad de taladro en acero suave (mm): 40 50 50 65 75
Capacidad de taladro en hierro fundido (mm): 50 60 60 75 85
Diámetro de Columna (mm): 255 310 310 355 405
Radio de taladrar (Mín. / Máx.) (mm): 375 / 950 450 / 1100 425 / 1325 650 / 1600 675 / 1950
Alto de la máquina del suelo (mm): 2420 2760 2760 3170 3320
Distancia mínima entre nariz del husillo y cima de la placa del base con el husillo en posición hacia abajo (mm): 100 100 100 100 100
con el husillo en posición hacia arriba (mm): 1150 1300 1300 1600 1750
Profundidad de taladro (mm): 180 225 225 325 325
Superficie de servicio de placa del base (mm): 885 x 545 975 x 655 1150 x 655 1460 x 845 1735 x 940
Dimensiones del Base (mm): 1470 x 705 x 180 1645 x 835 x 200 1755 x 835 x 200 2370 x 1015 x 210 2640 x 1110 x 210
Dimensiones de la mesa de caja (mm): 330 x 330 x 330 550 x 400 x 400 600 x 450 x 450 600 x 450 x 450 600 x 450 x 450
Velocidades del husillo Numero / Limites: 6 / 45 - 660 rpm 9 / 40 - 790 rpm 9 / 40 - 790 rpm 12 / 25 - 930 rpm 12 / 20 - 740
Avances del husillo Numero / Limites:: 3 / 0.095 - 0.215 mm/rev 3 / 0.08 - 0.18 mm/rev 3 / 0.08 - 0.18 mm/rev 6 / 0.10 - 1.25 mm/rev 6 / 0.10 - 1.25 mm/rev
Nariz del husillo: MT-4 MT-5 MT-5 MT-5 MT-6
Motor Principal (HP): 2.0 3.0 3.0 5.0 7.5
Motor para elevación del brazo (HP): 1.0 2.0 2.0 3.0 5.0
Peso neto / bruto (kilos): 2000 / 2500 3000 / 3500 3200 / 3700 4800 / 5400 6500 / 7200
Volumen del embarque (m3): 4.5 5.5 6.0 6.5 8.0
Los taladros de serie 'ADM' tiene doble Columnas (pilar interior y manguito exterior). El manguito exterior esta fijado sobre la pilar interior sobre un juego de chumacera de rodillos y chumacera de rodillos ahusadas. El brazo radial esta montado sobre el manguito exterior.

Accesorios Estándar (Serie 'ADM'): Motores, Tablero de control, Mesa de Caja, Bomba de enfriador

Accesorios Opcional (Serie 'ADM'): Mesa Inclinable, Engrampa hidráulica (Fuente de energía hidráulica fijado dentro del brazo de taladro para fijar los movimientos  longitudinal, vertical y radial simplemente con un pulsador)
Accesorio Opcional:
Mesa Inclinable
Taladro Multiple

Top
Modelo: SEW/G-25x2
Capacidad de taladro en acero suave (mm): 25
Diámetro de Columna (mm): 87.6
Distancia entre dos taladros (mm): 380
Distancia entre centro del husillo y la mesa (mm): 250
Distancia máxima entre el husillo y la mesa (mm): 350
Nariz del husillo: MT-3
Carrera del husillo (mm): 185
Numero de velocidades del husillo: 8
Límites de velocidades del husillo (revoluciones): 73 to 1800
Tamaño de la mesa (mm): 1000 x 610
Motor (HP): 1.0
Peso neto / bruto (kilos): 380 / 450
Dimensiones (mm): 1200 x 750 x 1525
Volumen del embarque (m3): 1.40

Accesorios Estándar: Motor Eléctrico, Interruptor R&F, Bandas en 'V' y Drift Key
Taladradora de Columna y Fresado Vertical Combinado

Top
Presentaciones:

- Columna Proporcionada para rigidez de la maquina
- Avance Rápido y Suave
- Viene con una ventana para cambiar engranaje
- Quill spacer fabricado en acero suave
- Husillo Principal fabricado en acero EN con 6 ranuras. 8 Velocidades en cada dirección
- Todos movimientos de la mesa manuales
- Maquinas con Cabezal de Engranajes con Avance Mecánica con motor



Modelo: DCM-3M
Modelo: DCM-3M/G
Modelo: DCM-6DMU
Modelo: DCM-6DMU/G
Modelo: DCM-3M DCM-3M/G DCM-6DMU DCM-6DMU/G
Tipo Accionado por Bandas con avance manual Accionado por engranajes con avance automático Accionado por Bandas con avance manual Accionado por engranajes con avance automático
Capacidad de Taladrar en Hierro Fundido (mm): 40 40 40 40
Capacidad de Taladrar en Acero Suave (mm): 35 35 35 35
Capacidad de Fresado de Frente en Hierro Fundido (mm): 100 100 100 100
Capacidad de Fresa Escariadora en Hierro Fundido (mm): 25 25 25 25
Capacidad de Enrosque Hembra en Hierro Fundido (mm): 22 22 22 22
Diámetro de Columna (mm): 130 130 114 114
Volteo (mm): 610 610 560 560
Superficie de Trabajo (mm): 435 x 200 435 x 200 725 x 224 725 x 224
Recorrido Longitudinal (manual) (mm): 325 325 340 340
Recorrido Transversal (mm): 250 250 305 305
Recorrido Vertical (mm): 400 400 830 830
Recorrido del Manguito (mm): 220 220 170 220
Ahusado en Husillo: MT-4 MT-4 MT-4 MT-4
Límites de velocidades del husillo (revoluciones): 75 a 2070 90 a 1000 75 a 2070 90 a 1000
Numero de velocidades del husillo: 8 8 8 8
Avance Mecánica con Motor: --  Dos - 0.08 & 0.04 -- Dos - 0.08 & 0.04
Distancia desde Husillo a Base (mm): 940 940 830 830
Tamaño del Base - área maquinada (mm): 490 x 470 490 x 470 -- --
Altura total con guardia (mm): 1830 2130 1780 2130
Motor Principal: 1.5 HP 2 Velocidades: 1.75 / 2.5 HP 1.5 HP 2 Velocidades: 1.75 / 2.5 HP
Dimensiones (mm): 1.2 x 0.8 x 1.95 1.2 x 0.8 x 2.35 1.2 x 0.92 x 1.6 1.2 x 0.92 x 2.35
Volumen del embarque (m3): 2.0 2.5 2.0 2.75
Accesorios Estándar: Motor Eléctrico, Interruptor, Porta-broca y Porta-herramienta, Drift Key, Milling Collet Adapters, Bomba de enfriador.
Accesorios Opcionales: Mesa Cuadrada (para modelos: DCM-3M y DCM-3M/G)

Taladro: Se puede taladrar con la Mesa Cuadrada (accesorio opcional) fijado en lugar del cross slide.

Maneklal Global Exports
67 Bajaj Bhavan, Nariman Point, Mumbai - 400021, INDIA
Telf.: +9122-22041340 / 41 / 42. Fax: +9122-22041389
Para hablar en español llame al: +9122-22041390
WhatsApp: +918652695030
e-mail: ventas@maneklalexports.com / MaquinariaManek@gmail.com / Formulario de Consulta

 Home   Top

A NUESTRA PÁGINA DE MÁQUINAS HERRAMIENTAS

Back     Next
