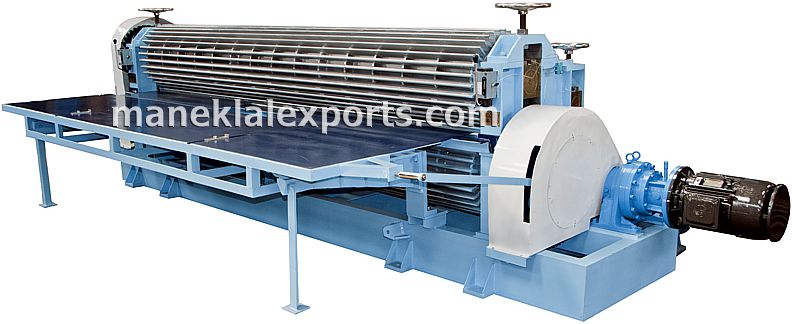

Especificaciones:
Modelo: CSM-3660/LD CSM-3660/LDX CSM-3660/SD CSM-3660/HDX CSM-3660/HD
Longitud Máximo de Chapa / Plancha (mm): 3660 3660 3660 3660 3660
Espesor de la chapa (mm) Duro / Crudo: 0.14 - 0.20 0.14 - 0.30 0.17 - 0.30 0.18 - 0.60 0.30 - 0.60
Ancho de la chapa (mm): 600 - 1250 600 - 1220 600 - 1250 600 - 1220 600 - 1250
Velocidad de Producción (m/min): 4.5 4.5 4.5 3.0 3.0
Alimentación - Numero de Chapas a la vez: hasta tres chapas hasta tres chapas (espesor máx. 0.28 mm) hasta tres chapas (espesor máx. 0.28 mm) hasta tres chapas (espesor máx. 0.28 mm) una chapa
Capacidad de Producción (por turno de 8 horas):
        Alimentación de una Chapa a la vez: 7200 7200 7200 4800 4800
        Alimentación de dos Chapa a la vez: 14400 14400 14400 9600 --
        Alimentación de tres Chapa a la vez: 21600 21600 21600 14400 --
Numero de Corrugaciones: según el perfil del dibujo según el perfil del dibujo según el perfil del dibujo según el perfil del dibujo según el perfil del dibujo
Paso de la Corrugación (mm): 76.2 +/- 1.0 76.2 +/- 1.0 76.2 +/- 1.0 76.2 +/- 1.0 76.2 +/- 1.0
Profundidad de la Corrugación (mm): 16 +/- 1.5 16 +/- 1.5 16 +/- 1.5 16 +/- 1.5 16 +/- 1.5
Motor (HP): 10 10 10 15 15
Peso neto / bruto (kg): 5000 / 6000 5000 / 6000 5000 / 6000 6000 / 7000 6000 / 7000
Dimensiones (m): 5.8 x 1.25 x 1.85 5.8 x 1.25 x 1.85 5.8 x 1.25 x 1.85 5.8 x 1.25 x 1.85 5.8 x 1.25 x 1.85
Volumen del embarque (m3): 14 14 14 14 14

Modelo: CSM-4260/LD CSM-4260/LDX CSM-4260/SD CSM-4260/HDX CSM-4260/HD
Longitud Máximo de Chapa / Plancha (mm): 4260 4260 4260 4260 4260
Espesor de la chapa (mm) Duro / Crudo: 0.14 - 0.20 0.14 - 0.30 0.17 - 0.30 0.18 - 0.60 0.30 - 0.60
Ancho de la chapa (mm): 600 - 1250 600 - 1220 600 - 1250 600 - 1220 600 - 1250
Velocidad de Producción (m/min): 4.5 4.5 4.5 3.0 3.0
Alimentación - Numero de Chapas a la vez: hasta tres chapas hasta tres chapas (espesor máx. 0.28 mm) hasta tres chapas (espesor máx. 0.28 mm) hasta tres chapas (espesor máx. 0.28 mm) una chapa
Capacidad de Producción (por turno de 8 horas):
        Alimentación de una Chapa a la vez: 7200 7200 7200 4800 4800
        Alimentación de dos Chapa a la vez: 14400 14400 14400 9600 --
        Alimentación de tres Chapa a la vez: 21600 21600 21600 14400 --
Numero de Corrugaciones: según el perfil del dibujo según el perfil del dibujo según el perfil del dibujo según el perfil del dibujo según el perfil del dibujo
Paso de la Corrugación (mm): 76.2 +/- 1.0 76.2 +/- 1.0 76.2 +/- 1.0 76.2 +/- 1.0 76.2 +/- 1.0
Profundidad de la Corrugación (mm): 16 +/- 1.5 16 +/- 1.5 16 +/- 1.5 16 +/- 1.5 16 +/- 1.5
Motor (HP): 10 10 10 15 15
Peso neto / bruto (kg): 5750 / 6750 5750 / 6750 5750 / 6750 6900 / 7900 6900 / 7900
Dimensiones (m): 6.5 x 1.25 x 1.85 6.5 x 1.25 x 1.85 6.5 x 1.25 x 1.85 6.5 x 1.25 x 1.85 6.5 x 1.25 x 1.85
Volumen del embarque (m3): 15.5 15.5 15.5 15.5 15.5
Accesorios Estándar: Motor eléctrico, dos rodillos de corrugación, dos rodillos para nivelar, bastidor de rodillos, mesa de alimentación y tablero de control eléctrico


Detalles de los partes de la maquina

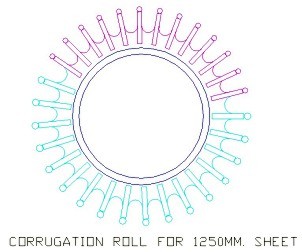

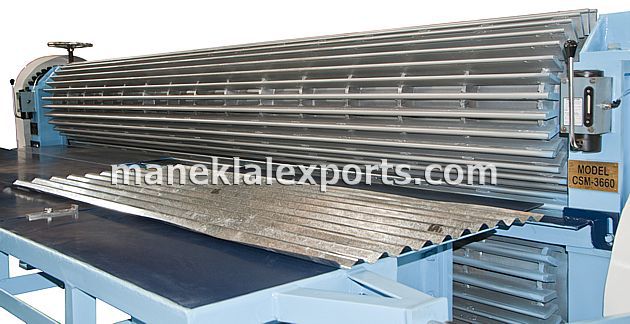

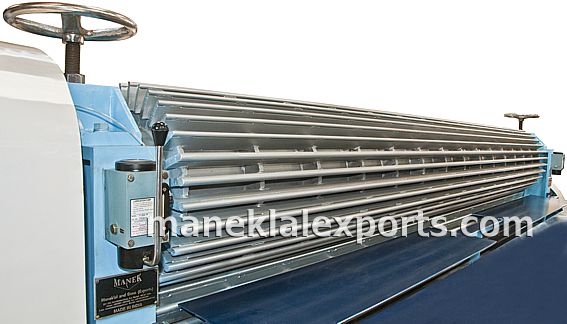

Rodillo de corrugación: 2 rodillos fabricados con tubo de acero suave, husillo y barras

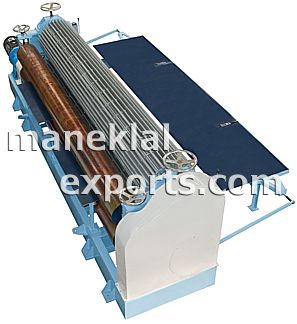

Rodillos para nivelar: 2 rodillos fabricados con tubo de acero suave y husillo
bastidor de rodillos 4 bastidores fabricados con planchas de acero suave
Mesa móvil de alimentación: Fabricado con ángulos, planchas y ruedas de acero suave
Barra tirante 3
Bloque de cojinete: 8 bloques de hierro fundido con revestimiento de bronce fosforado
Sistema para ajuste de rodillos 2 juegos
Base fabricado con ángulos y planchas de acero suave
Pernos de anclaje: 10 pernos

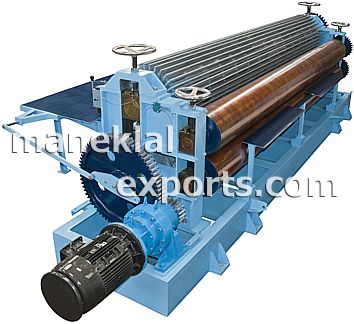

Accionamiento Por motor eléctrico con caja de engranajes reductor
Tablero de control eléctrico: 1

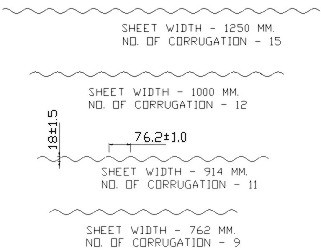

Perfiles de Corrugación
