Maquinaria continua para Trefilar / Estirado de Alambre

Change Language to English


Maquinas Trefiladoras para Alambre Fino

Presentaciones:
- El cuerpo de la maquina, el base, el tambor de estirar y caja de matriz para estirar fabricadas de hierro fundido de grano fino
- Provisión para circulación de agua para enfriamiento dentro de los tambores de estirar y caja de matriz para estirar
- Engranajes de bronce fosforado y Tornillo sin fin de acero de alto carbono
- Apropiado para estirar alambre de 8 mm o 6 mm a diámetros menores hasta 2 mm o menos para fabricar clavos puntas de parís.
- Apropiado también para estirar alambre para fabricar alambre de púas, mallas de alambre, etc.
- Disponible también Maquinaria para Estirado de alambre fino tipo Mojado / desliz
Operación:
    Primero, el diámetro del frente del alambre para estirar esta reducido en la maquina Saca-Puntas. Este lado de alambre con diámetro reducido esta insertado en la matriz de la primera maquina trefiladora y esta fijado en el tambor por el aparato para tirar alambre para empezar el estirado. Cuando la maquina esta arrancada el tambor gira y el alambre esta enrollada en el tambor. Este alambre pasa por la matriz que reduce el diámetro del alambre antes de enrollarlo en el tambor.
    El alambre trefilado esta pasado por el aparato para estirar en continuo (lazo y polea) en la parte arriba de la maquina y insertado en la matriz de la siguiente maquina para estirarlo a un diámetro menor. Así, el alambre esta trefilado en continuo para llegar hasta el diámetro requerido.
    Cuando el tambor de la ultima maquina esta lleno con el alambre la maquina esta parado para sacar el alambre trefilado (Si uno no quiere parar la producción para sacar el alambre del ultimo tambor, se puede comprar la maquina Desenrollador Automática de alambre (Continuous Coiling Machine / Dead Coiler))
    Cuando un rollo de alambrón para trefilar esta para terminar, hay que soldar un otro rollo de alambrón al final del primero rollo con la maquina soldadora para poder seguir con el proceso de trefilación.
    En caso de que el alambre se corta por accidente, los extremos cortados también pueden ser soldados con la soldadora para seguir con el proceso de trefilación.


Maquinas Trefiladoras de Servicio Pesado de Alta Velocidad


Maquinas Trefiladoras de Servicio Pesado de Alta Velocidad
Modelo: WD-750 WD-610 WD-560 WD-460 WD-305
No. de Bloques (maquinas): 1 a 3 1 a 6 1 a 8 1 a 6 1 a 10
Diámetro del Tambor: 750 mm (30") 610 (24") 560 (22") 460 (18") 305 (12")
Material para Trefilar: Acero Suave / Acero de Alto Carbono / Metales No-Ferrosos
Diámetro de Alambron (mm): 12 8 6 4 2.6
Diámetro de Alambre Trefilado (mm): 6 3.37 2 1.68 0.7
Velocidad de la Maquina (rpm): 45 110 140 180 380 / 540
Motor (HP): Primera Maquina: 50 40 30 15 10
2da Maquina: 40 30 25 10 7.5
3ra Maquina: 30 25 10 10 7.5
Los demás Maquinas: -- 20 10 10 5
Peso Aproximado (kilos): 1850 1550 1450 800 500

Nota: Ofrecemos maquinas para trefilar alambre según el requerimiento del cliente


Maquina Trefiladora Pesada de 30" (750 mm) con un Matriz


Maquina Trefiladora Pesada con Tres Matrices

Equipo Estándar:   Motores Eléctricos

Equipo Auxiliar:      Maquina Saca-Puntas (adelgazador de alambre), Soldadoras de Alambre, Tablero de Control Centralizado Eléctrico, Maquina Decapadora / Maquina para quitar rebaba del alambron, Pedestal de Alambron, maquina Desenrollador Automática de alambre (Continuous Coiling Machine / Dead Coiler) y maquina para rectificar las matrices


VIDEO DE LAS MAQUINAS TREFILADORAS


VIDEO DEL HORNO PARA RECOCER ALAMBRE


Maquinas Trefiladoras de Servicio Pesado


Maquinas Trefiladoras de Servicio Extra Pesado de Alta Velocidad


Equipo Auxiliar:

Maquina Saca-Puntas / Maquina Puntera / Empuntadora / Adelgazador de Alambre

- Esta maquina sirva para sacar puntas de alambres de materiales como acero suave, acero de alto carbono, aluminio, cobre, etc.
- Los rodillos de sacar puntos están hechos en la materia EN-31 y son afiladas. Las maquinas están motorizadas o operadas por mano.
- La maquina esta móvil con 4 ruedas

Modelo WPM-10 WPM-15 WPM-20 WPM-25 WPM-25C
Largo x Diametro del Rodillo 100 x 70 mm 150 x 98 mm 200 x 98 mm 250 x 110 mm 250 x 110 mm
Diametro de Alambre: 1 a 3 mm 2 a 8 mm 2 a 10 mm 3 a 12 mm 4 a 14 mm
Materia Ferrosos y No-Ferrosos Ferrosos y No-Ferrosos Ferrosos y No-Ferrosos Ferrosos y No-Ferrosos No-Ferrosos (Latón, Cobre)
Motor (HP) 1.0 3.0 3.0 5.0 7.5

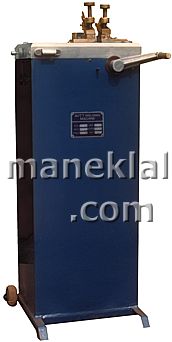

Maquina Soldadora a Tope



KVA

Capacidad de Soldar en mm

Acero Suave Aluminio Cobre

Acero de Alto Carbono

4 3 a 1 2.5 a 1 2 a 1 -
6 6 a 2 5 a 2 5 a 2 -
8 8 a 3 7 a 3 6 a 3 7 a 3
15 13 a 5 10 a 4 8 a 4 10 a 4

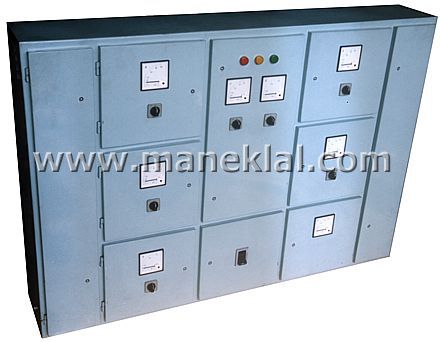

Tablero de Control Eléctrico

- Apropiado para línea de múltiples bloques de trefiladoras.
- Suministrado con Voltímetro y Amperímetro para cada bloque / maquina trefiladora individual.
- Suministrado con Lampar Indicadora, Contador de Tiempo, Relai Auxiliar, Contactores, Relai de sobrecarga H.R.C., Fusibles, etc. - Montados sobre un armario fabricado en acero suave

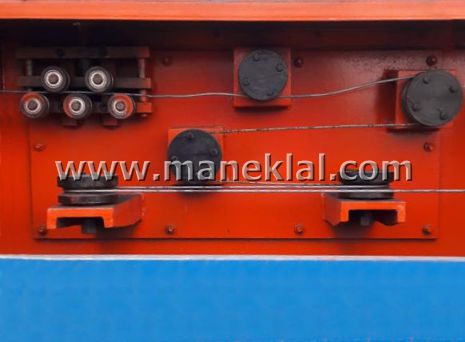

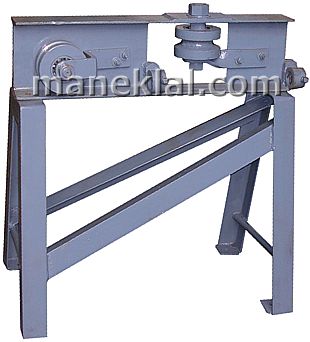

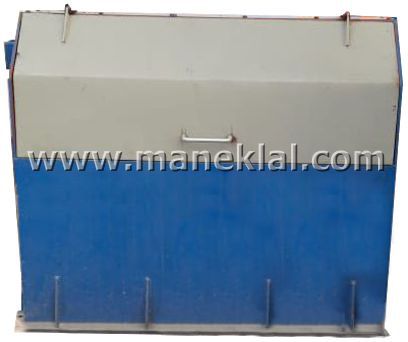

Maquina Decapadora / Maquina para quitar rebaba del alambrón

Para instalar con la primera maquina trefiladora para quitar rebaba del alambrón antes de trefilarlo.

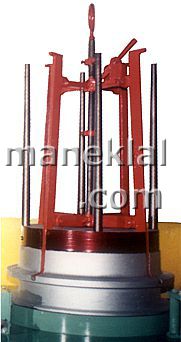

Araña (Stripper / Spider)

- Para descargar alambre trefilado con un torno elevador

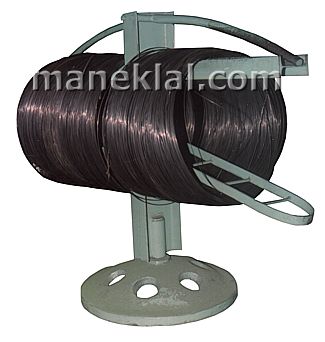

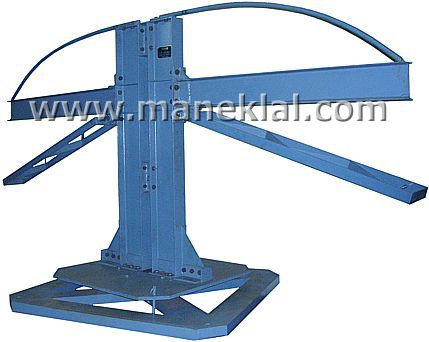

Pedestal de Alambrón

- Pedestal de Alambrón fabricado en Acero Suave con dos brazos móviles.
- Para alimentar alambrón a la primera maquina trefiladora

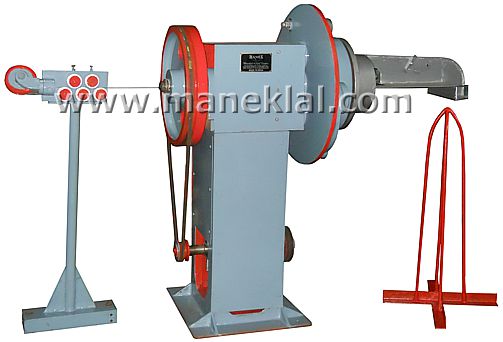

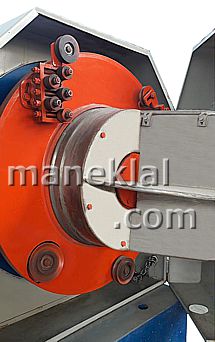

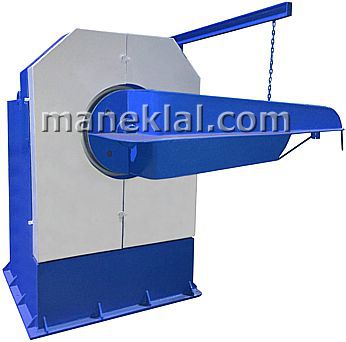

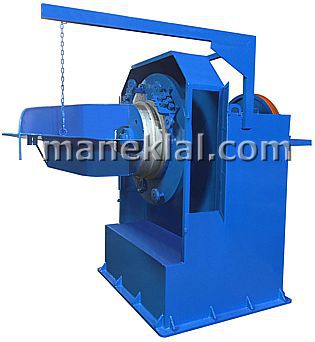

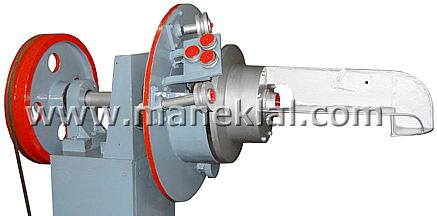

Máquina Desenrolladora Automática de alambre / Recogedor Estático (Continuous Coiling Machine / Dead Coiler)

- Para instalar con la maquina trefiladora final.
- Para des-enrollar alambre trefilado sin tener que parar las maquinas trefiladoras.
- Suministrado con motor eléctrico apropiado


VIDEO DEL DESENROLLADOR AUTOMÁTICO DE ALAMBRE / RECOGEDOR ESTÁTICO

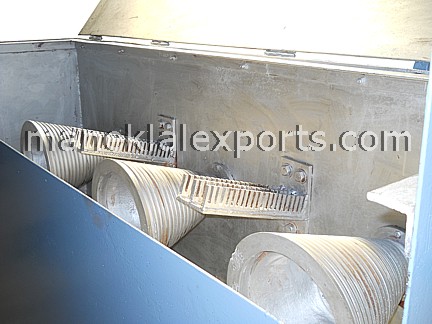

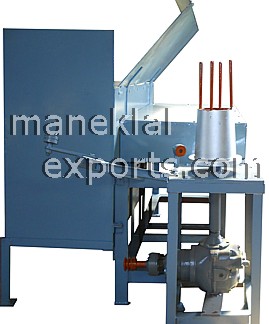

Trefiladora de Alambre en Húmedo

- Trefiladora Intermediaria para alambres de Aluminio y Cobre con alimentación de calibre 10 (3.25 mm) y alambre trefilado de calibre 22 (0.7 mm)
- Trefiladora Fina para Alambre Galvanizado, con entrada de calibre 16 / 18 (1.6 a 1.2 mm) y alambre trefilado de calibre 26 / 28 (hasta 0.375 mm)
- Trefiladora Fina para Alambre de Aluminio y Cobre con entrada de calibre 19 / 22 (1 a 0.7 mm) y alambre trefilado de calibre 30 (hasta 0.315 mm)
- Disponible con 13, 17 y 21 Matices
- Suministrado con Argue (Capstans) tipo polea escalonada
- Matrices fijados por separado en frente de las poleas
- Maquina suministrada con Reductor y Motor
- Tambor final para bobinar alambre sincronizado en velocidad y accionado por piñón y cadena

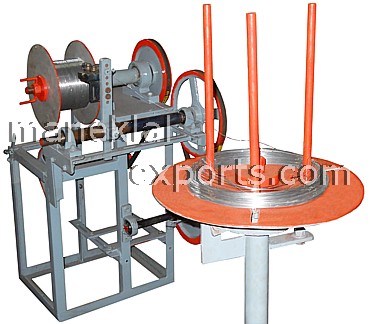

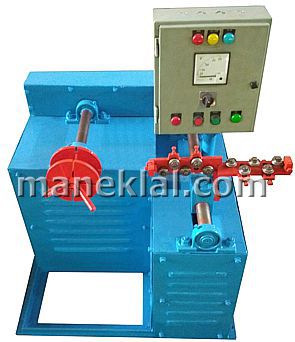

Máquina de Encarretado para Enrollar Alambre en Bobinas


VIDEO DE LA TREFILADORA DE ALAMBRE EN HÚMEDO


VIDEO DE LA MAQUINA DE ENCARRETADO PARA ENROLLAR ALAMBRE EN BOBINAS

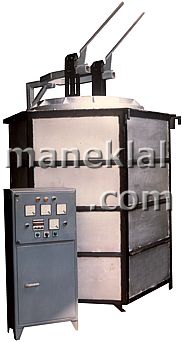

Horno para Recocer / Destemplar Alambre

- Horno de Foso Eléctrico
- Capacidad - 75 kW con producción de 1.5 Toneladas (por carga de ciclo 6 horas)
- Disponible también en Capacidad - 60 kW con producción de 1.0 Toneladas (por carga de ciclo 6 horas)
- Temperatura: 900oC con indicador de temperatura
- Cámara interior de acero inoxidable y cámara exterior fabricado de acero suave
- Suministrada con tablero de control


Línea Típica Continua para Estirar Alambre con Cuatro Trefiladores
para trefilar alambre hasta 2 mm para hacer Clavos Puntas de Paris
de alambron de diámetro 6 mm o 5.5 mm

  Maquinas
1. Maquinas Trefiladoras, con 4 bloques en tandem (4 estaciones / tambores) de diámetro 24” (610 mm) con Matriz Simple, Alambron para trefilar de 6 mm, Alambre Trefilado final de 2 mm en pasos múltiples, con los siguientes motores eléctricos - un 30 HP / 960 RPM, dos 25 HP / 1440 RPM y un 20 HP / 1440 RPM
2. Maquina Saca-Puntas (Puntera de Alambre), con motor de 3 HP / 960 RPM
3. Maquina Soldadora de 8 KVA
4. Maquina Decapadora / Maquina para quitar rebaba del alambron
5. Maquina para Rectificar Matrices con motor de 0.5 HP
6. Tablero de Control Eléctrico para los 4 estaciones de maquinas trefiladoras
7. Opcional - Maquina Desenrollador Automática de alambre (Continuous Coiling Machine / Dead Coiler)
8. Un pedestal para Alambron
  Matrices y Accesorios Recomendados
9. Matriz de Carburo Tungsteno de paleta 19 x 17 (50 unidades)
10. Matriz de Carburo Tungsteno de paleta 17 x 15 (210 unidades)
11. Espigas para rectificar matrices (20 unidades)
12. Polvo Norbide (300 gms.)
13. Pasta de Diamante (5 Tubos)

Ofrecemos también BANCO DE ESTIRAR BARRAS / VARILLAS - Favor sigue este link para detalles
