Especificaciones de las Maquinas Claveras

Video de nuestras Maquinas Clavadoras

Planta Típica de fabricar 1.25, 3.0 y 5.0 Toneladas de Puntas

Carta de Producción de las máquinas

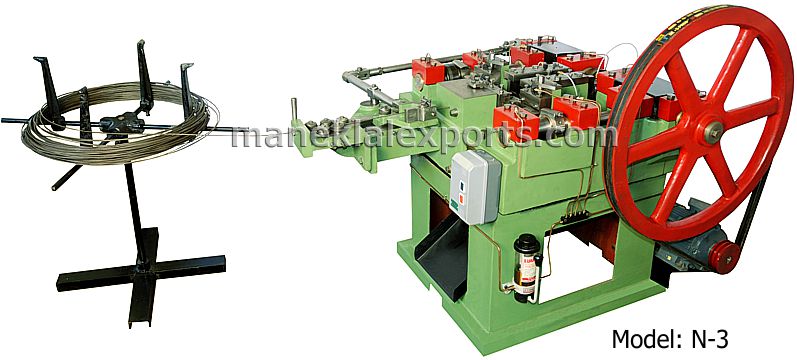

Máquina Clavera - Modelo: N-3

Especificaciones

Modelo:	N - 1	N - 2	N - 3	N - 4	N - 5	N - 6	N - 8
Longitud del Clavo (Pulgadas):	0.5 - 1.5	0.5 - 2	0.75 - 3	1 - 4	2 - 5	3 - 6	3 - 8
Longitud del Clavo (mm):	13 - 38	13 - 50	19 - 76	25 - 100	50 - 125	75 - 150	75 - 200
Diámetro de Alambre (SWG):	18 - 14	16 - 12	14 - 9	12 - 8	10 - 6	8 - 4	8 - 2
Diámetro de Alambre (mm):	1.2 - 2.0	1.6 - 2.6	2.0 - 3.6	2.6 - 4.0	3.2 - 4.8	4.0 - 5.9	4.0 - 7.0
Producción / minuto:	400 - 450	350 - 400	300 - 350	200 - 250	150 - 200	100 - 150	100 - 120
Motor (HP):	2	2	3	5	7.5	7.5	10
Peso Neto / Bruto (Kilos):	350 / 450	500 / 650	850 / 1050	1200 / 1550	1600 / 2400	1800 / 2600	2400 / 3200
Dimensiones (m):	0.85 x 0.85 x 0.90	1.05 x 1.05 x 1.02	1.20 x 1.20 x 1.10	1.35 x 1.25 x 1.10	1.50 x 1.50 x 1.16	1.80 x 1.90 x 1.40	2.15 x 1.96 x 1.38
Volumen del embarque (m³):	0.65	1.15	1.60	1.90	2.65	4.80	5.80

Máquina Clavera - Modelo: N-1

Máquina Clavera - Modelo: N-2

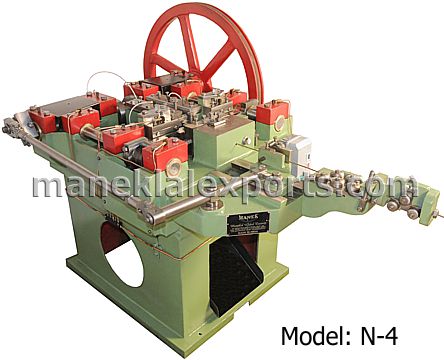

Máquina Clavera - Modelo: N-4

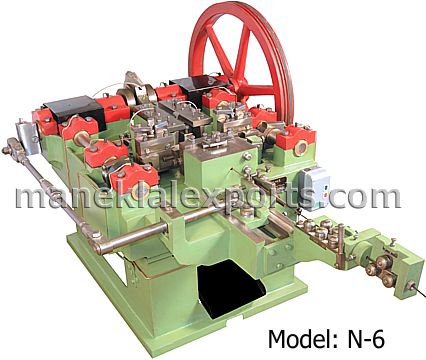

Máquina Clavera - Modelo: N-6

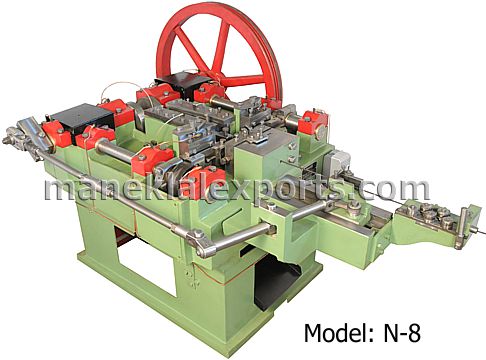

Máquina Clavera - Modelo: N-8

Accesorios Estándar: Motor Eléctrico, Arrancador, Bandas, Un juego de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora), Pedestal de Alambre y una bomba para lubricación operado a mano

Accesorios Opcional: Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)


Matriz para agarrar	Herramientas para cortar	Matriz encabezadora
Matrices redondas con 8 o 10 pares de ranuras para coger alambre	Para hacer la punta y cortar el clavo formado. Se puede moler estos matrices para tener puntas de diferente tipo como Diamante, Escoplo, Redondo, Largo, Despuntado, etc.	Para la formación de la cabeza de la punta Puede formar cabezas planas o estirada sobre estos matrices

EQUIPO AUXILIAR:

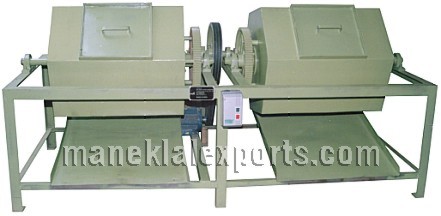

Tambor para Pulir Clavos (suministrado con Motor Eléctrico, Arrancador y Bandas)

Modelo: No. 1

Modelo: No. 2

Modelo:	No. 1	No. 2
Numero de Tambores:	Uno	Dos
Motor (HP):	2	3
Producción / Carga (kilos):	100	200
Tiempo por carga (min.):	30 a 40	30 a 40
Peso Neto / Bruto (kilos):	250 / 400	500 / 800
Dimensiones (m):	1.60 x 1.20 x 1.30	2.80 x 1.25 x 1.45
Volumen del Embarque (m³):	2.50	5.00

Rectificadora / Afiladora de Matrices y Herramientas
(suministrado con Motor Eléctrico, Muelas y Pedestal)

Modelo	NCG-4
Motor (HP / RPM):	1 / 2800
Numero de Muelas:	4
Peso Neto / Bruto con pedestal (kilos):	150 / 200
Dimensiones (m):	1.30 x 0.75 x 0.55
Volumen del Embarque (m³):	0.55

VIDEOS DE NUESTRAS MAQUINAS CLAVERAS

VIDEO DE LAS MAQUINAS CLAVERAS MODELOS: N-1 a N-8

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-1

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-2

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-3

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-4

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-6

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-8

VIDEO DE UNA FABRICA DE CLAVOS USANDO NUESTRAS MAQUINAS CLAVERAS

VIDEO DE LA RECTIFICADORA / AFILADORA DE MATRICES MODELO: NCG-4

OFRECEMOS MAQUINARIA PARA ESTIRAR ALAMBRE PARA LAS PUNTAS EN VARIOS DIÁMETROS A PARTIR DE BARRAS DE 6 mm o 5.5 mm. PARA DETALLES SOBRE ESTE TIPO DE MAQUINARIA FAVOR SEGUIR ESTE LINK

Planta Típica de Fabricar Puntas

Capacidad de fabricar 1.25 Toneladas de puntas en una hornada de 8 horas:

No.	Descripción	Cantidad
1.	Máquina Clavera Modelo: N-1	02 nos.
2.	Máquina Clavera Modelo: N-2	01 no.
3.	Máquina Clavera Modelo: N-4	01 no.
	Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)
4.	Para Modelo: N-1 (Juegos)	10
5.	Para Modelo: N-2 (Juegos)	05
6.	Para Modelo: N-4 (Juegos)	05
	*Equipo Auxiliar*
7.	Rectificadora para Matrices y Herramientas:	01 no.
8.	Tambor para Pulir Clavos - Un Tambor - Modelo No. 1	01 no.

Capacidad de fabricar 3 Toneladas de puntas en una hornada de 8 horas:

No.	Descripción	Cantidad
1.	Máquina Clavera Modelo: N-2	02 nos.
2.	Máquina Clavera Modelo: N-4	01 no.
3.	Máquina Clavera Modelo: N-6	01 no.
	Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)
4.	Para Modelo: N-2 (Juegos)	10
5.	Para Modelo: N-4 (Juegos)	05
6.	Para Modelo: N-6 (Juegos)	05
	*Equipo Auxiliar*
7.	Rectificadora para Matrices y Herramientas:	01 no.
8.	Tambor para Pulir Clavos - Dos Tambores - Modelo No. 2	01 no.

Capacidad de fabricar 5 Toneladas de puntas en una hornada de 8 horas:

No.	Descripción	Cantidad
1.	Máquina Clavera Modelo: N-2	04 nos.
2.	Máquina Clavera Modelo: N-3	03 no.
3.	Máquina Clavera Modelo: N-4	01 no.
4.	Máquina Clavera Modelo: N-6	01 no.
	Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)
5.	Para Modelo: N-2 (Juegos)	20
6.	Para Modelo: N-3 (Juegos)	15
7.	Para Modelo: N-4 (Juegos)	05
8.	Para Modelo: N-6 (Juegos)	05
	*Equipo Auxiliar*
9.	Rectificadora para Matrices y Herramientas:	01 no.
10.	Tambor para Pulir Clavos - Dos Tambores - Modelo No. 2	02 nos.

Carta de Producción Para Maquinas de Alta Velocidad para producción de Puntas de Paris Producción en kgs. por Maquina en 8 Horas

MODELO N - 1

Diámetro del Alambre	Longitud del Clavo
Diámetro del Alambre	0.50"	0.75"	1.00"	1.25"	1.50"
Calibre 18 (1.22 mm)	20 kg.	30 kg.	40 kg.	50 kg.	60 kg.
Calibre 17 (1.42 mm)	25 kg.	40 kg.	52 kg.	68 kg.	80 kg.
Calibre 16 (1.63 mm)	28 kg.	42 kg.	56 kg.	70 kg.	90 kg.
Calibre 14 (2.03 mm)	50 kg.	75 kg.	100 kg.	125 kg.	150 kg.

MODELO N - 2

Diámetro del Alambre	Longitud del Clavo
Diámetro del Alambre	1.00"	1.25"	1.50"	1.75"	2.00"
Calibre 14 (2.03 mm)	90 kg.	110 kg.	130 kg.	175 kg.	200 kg.
Calibre 12 (2.64 mm)	175 kg.	200 kg.	225 kg.	262 kg.	300 kg.

MODELO N - 3

Diámetro del Alambre	Longitud del Clavo
Diámetro del Alambre	2.00"	2.25"	2.50"	3.00"
Calibre 10 (3.25 mm)	275 kg.	325 kg.	375 kg.	425 kg.
Calibre 9 (3.66 mm)	350 kg.	400 kg.	450 kg.	550 kg.

MODELO N - 4

Diámetro del Alambre	Longitud del Clavo
Diámetro del Alambre	2.00"	2.50"	3.00"	4.00"
Calibre 10 (3.25 mm)	200 kg.	250 kg.	300 kg.	500 kg.
Calibre 9 (3.66 mm)	300 kg.	400 kg.	500 kg.	700 kg.
Calibre 8 (4.06 mm)	400 kg.	500 kg.	600 kg.	800 kg.

MODELO N - 5

Diámetro del Alambre	Longitud del Clavo
Diámetro del Alambre	2.00"	3.00"	4.00"	5.00"
Calibre 8 (4.06 mm)	350 kg.	550 kg.	700 kg.	900 kg.
Calibre 6 (4.88 mm)	500 kg.	850 kg.	1100 kg.	1300 kg.
Calibre 4 (5.89 mm)	750 kg.	1100 kg.	1600 kg.	1800 kg.

MODELO N - 6

Diámetro del Alambre	Longitud del Clavo
Diámetro del Alambre	3.00"	4.00"	5.00"	6.00"
Calibre 6 (4.88 mm)	750 kg.	1000 kg.	1200 kg.	1500 kg.
Calibre 4 (5.89 mm)	850 kg.	1100 kg.	1400 kg.	1600 kg.

MODELO N - 8

Diámetro del Alambre	Longitud del Clavo
Diámetro del Alambre	3.00"	4.00"	5.00"	6.00"	8.00"
Calibre 6 (4.88 mm)	700 kg.	900 kg.	1100 kg.	1300 kg.	1600 kg.
Calibre 4 (5.89 mm)	900 kg.	1000 kg.	1200 kg.	1400 kg.	1700 kg.

Máquina Clavera - Modelo: N-4

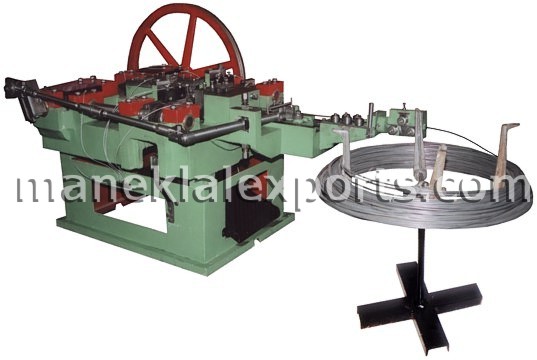

Máquina Clavera - Modelo: N-8
