Máquina Talladora de Engranajes / Fresadora de Engranajes / Fresa Madre Generadora de Engranajes

Change Language to English

- Diseñado para la producción de Engranaje Recto (Cilíndrico), Espiral (Helicoidal) y Engranaje de tornillo sin fin, Ranuras, Rueda / Corona Dentada, Polea de Cadena, Rueda de Trinquete y cualquier otra forma que puede ser fresado

- Bancada y columna de fundación de grano fino, nervado con guías en 'V'

- Ejes y Engranajes en acero de liga

- Rueda Dentada de índice de tornillo sin fin en Bronce de alta calidad

- Maquina equipada con mecanismo diferencial para cortar Engranaje Espiral

- Provisión para eliminar el contragolpe entre tornillo sin fin y engranaje tornillo sin fin y también entre tornillo de avance y la tuerca de la corredera de la fresa

- Reservorio de aceite proveído para asegurar lubricación de los engranajes y rodamientos

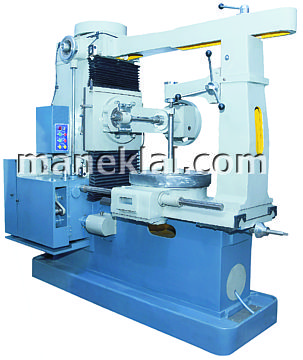

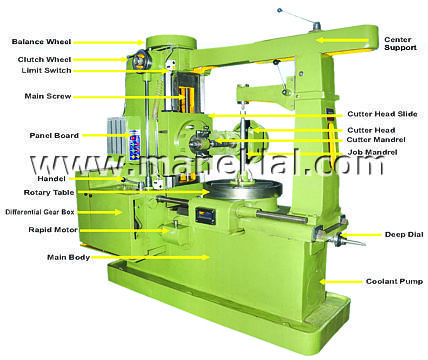

Modelo: GHB-750

Especificaciones:

Modelo: GHB-250 GHB-300 GHB-600 GHB-750 GHB-1000 GHB-1500*
Producción continuo máx. (paso máx.): 6 DP / 4 Module 5 DP / 5 Module 4 DP / 6 Module 3 DP / 8 Module 2.5 DP / 10 Module 2 DP / 12 Module
Diámetro máx. del engranaje con soporte: 10" (250 mm) 20" (500 mm) 24" (609 mm) 30" (750 mm) 40" (1016 mm) 60" (1524 mm)
Diámetro mín. del engranaje: 10 mm 0.375" (10 mm) 0.5" (13 mm)   2" (51 mm) 3" (77 mm)
Capacidad de fresar Engranaje Recto: 250 mm 8" (203 mm) 11" (279 mm) 11" (279 mm) 18" (457 mm) 30" (762 mm)
Numero de dientes mín.: 5 5 5
Capacidad de fresar Engranaje Espiral
        Angulo espiral hasta 15o:
        Angulo espiral hasta 30o:

    Angulo espiral hasta 45o:
180 mm
160 mm
130 mm
7" (178 mm)
6" (152 mm)
5" (127 mm)
11" (279 mm)
9" (228 mm)
7" (178 mm)
11" (279 mm)
9" (228 mm)
7" (178 mm)
18" (457 mm)
12" (304 mm)
8" (203 mm)
30" (762 mm)
24" (609 mm)
16" (406 mm)
Distancia entre eje de fresar y superficie de la mesa (máx. / mín.): 400 / 75 mm 13.5" / 4.5"
(343 / 114 mm)
18" / 6"
(457 / 152 mm)
18" / 6"
(457 / 152 mm)
27" / 8.5"
(685 / 215 mm)
42" / 9"
(1066 / 228 mm)
Distancia (entre línea central) entre eje de fresar y mesa (máx. / mín.): 180 / 10 mm 8.5" / 1"
(216 / 25 mm)
14" / --
(355 mm / --)
14" / --
(355 mm / --)
22" / 1.5"
(558 / 38 mm)
36" / 2"
(914 / 50 mm)
Diámetro de la mesa de sujeción: 260 mm 13" (330 mm) 21" (533 mm) 21" (533 mm) 25" (635 mm) 35" (889 mm)
Diámetro máx. de de la fresa: 90 mm 3.5" (90 mm) 5.5" (139 mm) 5.5" (139 mm) 6" (152 mm) 9" (228 mm)
Largo máx. de de la fresa: 110 mm 5" (127 mm) 5.5" (139 mm) 5.5" (139 mm) 8" (203 mm) 12" (304 mm)
Hob Shift:  -- 1.25" (32 mm) 1.5" (38 mm) 1.5" (38 mm) 2" (50 mm) 2" (50 mm)
Diámetro del árbol de trabajo: 32 mm 1.25" (32 mm) 1.5" (38 mm) 1.5" (38 mm) 2" (50 mm) 2" (50 mm)
Diámetro del árbol de fresa: 32 mm 1.25" (32 mm) 1.25" (32 mm) 1.25" (32 mm) 1.25" (32 mm) 1.25" (32 mm)
Velocidad de fresa (RPM): 80 - 100 - 130 60 - 75 - 90 50 - 65 - 80 50 - 65 - 80 40 - 60 - 80 20 - 30 - 40 - 60
Avance de la corredera de fresa (máx. / mín.): 2.0 / 0.2 mm 0.1" / 0.01"
(2.5 / 0.25 mm)
0.1" / 0.005"
(2.5 / 0.127 mm)
0.1" / 0.005"
(2.5 / 0.127 mm)
0.1" / 0.01"
(2.5 / 0.25 mm)
0.1" / 0.01"
(2.5 / 0.25 mm)
Motor Principal: 1.5 HP 2 HP 2 HP 3 HP 3 HP 5 HP
Motor para corredera de Pillar: -- -- 1.5 HP 1.5 HP 2 HP 2 HP
Bomba enfriador  0.16 HP 0.16 HP 0.16 HP 0.16 HP 0.16 HP 0.16 HP
Peso Neto (kg.): 1800 2800 3800 5000 5800 10200
Dimensiones (m): 1.65 x 0.9 x 1.9 1.9 x 0.9 x 2 2.3 x 1.1 x 2.15 2.7 x 1.3 x 2.15 2.9 x 1.5 x 2.2 3.5 x 1.7 x 2.65
Volumen del embarque (m3) 3.0 3.5 5.5 8.0 10.0 16.0

* Nota: El GHB-1500 embarcado sin embalaje en contenedor abierto (open top)

Accesorios Estándar: Motores, bomba enfriador, un árbol de trabajo, un árbol de fresa, un juego de 45 engranajes de cambio

VIDEO DE LA MAQUINA GENERADORA DE ENGRANAJES MODELO: GHB-750

Modelo: GHB-300

Modelo: GHB-1000

Modelo: GHB-1500
NOTA: Ofrecemos también las siguientes maquinas generadoras de engranajes:

Modelo: GHB-1800 de capacidad 84" (1800 mm) / 1.5 DP / 16 Module
Modelo: GHB-2500 de capacidad 96" (2500 mm) / 1 DP / 25 Module

Modelo: GHB-2500
