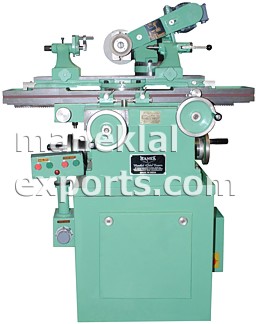

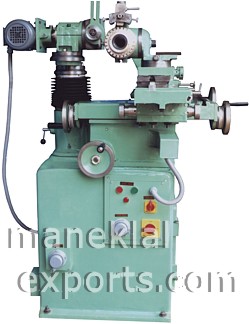

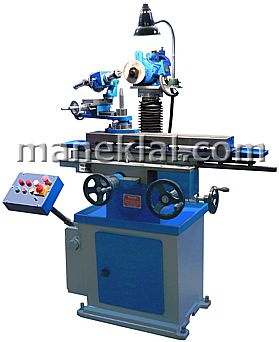

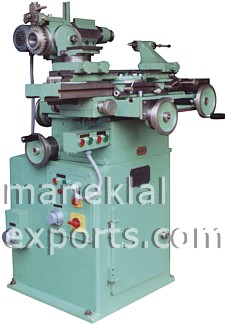

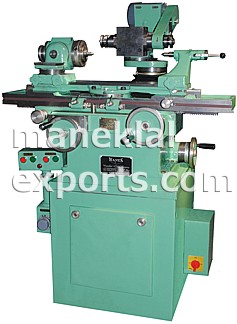

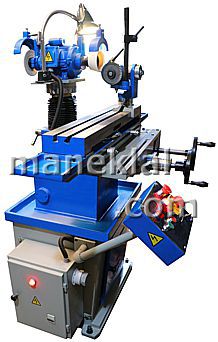

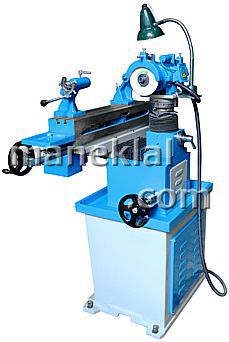

Máquina Afiladora Universal / Afiladora de Brocas /
Rectificadora Universal de Herramientas y Fresas

Change Language to English

Presentaciones:
- Husillo de Muela fabricado de Acero de Liga y afilado con precisión, corre en rodamientos especiales antifricción y en grasa.
- El husillo puede tomar fácilmente  árboles intercambiables.
- Acceso fácil a los controles. Control Doble (UTCG-255) / Triple (UTCG-270) a movimientos de la mesa. La mesa corre sobre rodillos para dar una control precisa y positiva.
- Columna del Porta-Muela de diámetro largo para no tener vibraciones. La parte descubierto protegido contra polvo con guardias telescópicas tipo fuelles



Especificaciones:

Modelo: UTCG-255 UTCG-255/RB UTCG-270 UTCG-270/RB
Volteo sobre la mesa (dia.) (mm): 255 350 270 360
Alto de los centros (mm): 125 170 (125 + 45 mm Bloque Elevador) 130 175 (130 + 45 mm Bloque Elevador)

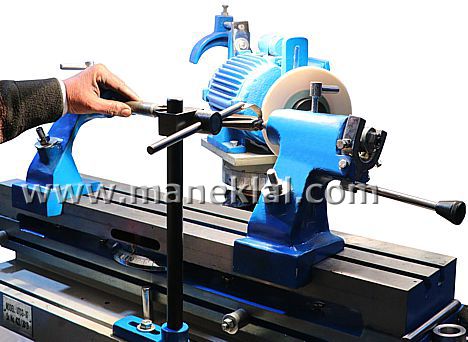

Distancia entre los dos Contrapuntos (mm): 480 480 740 740
Distancia entre Cabezal y Contrapunto (mm): 370 370 600 600
Superficie útil de la Mesa (mm): 700 x 125 700 x 125 990 x 135 990 x 135
Movimiento Longitudinal de la Mesa (mm): 380 380 500 500
Movimiento Trasversal de la Mesa (mm): 200 200 230 230
Carrera Vertical de la Porta-Muela (mm): 270 270 270 270
Giratorio de la Mesa: 45o en los dos lados 45o en los dos lados 45o en los dos lados 45o en los dos lados
Ajusto Fino: 9o en los dos lados 9o en los dos lados 9o en los dos lados 9o en los dos lados
Giratorio de la Porta-Muela - Eje Horizontal: 350o 350o 350o 350o
Giratorio de la Porta-Muela - Eje Vertical (Inclinación): 90o en los dos lados 90o en los dos lados 25o en los dos lados 25o en los dos lados
Count min. de la rueda para carrera transversal y vertical (mm): 0.02 0.02 0.02 0.02
Velocidad del Eje Rectificador (rpm): 3400 / 5000 3400 / 5000 3400 / 5000 3400 / 5000
Máx. Diámetro x Ancho de la Muela (mm): 175 x 20 175 x 20 175 x 20 175 x 20
Motor: 0.75 HP 0.75 HP 1.00 HP 1.00 HP
Peso Neto / Bruto (kilos): 500 / 700 550 / 800 1000 / 1400 1000 / 1400
Dimensiones (m): 1.1 x 1.3 x 1.4 1.1 x 1.3 x 1.4 1.7 x 1.3 x 1.8 1.7 x 1.3 x 1.8
Volumen del Embarque (m3): 2.0 2.0 4.0 4.0

Accesorios Estándares: Motor, Cabezal, Un par de Contrapuntas, Manguitos Reductores para Cabezal (MT 3, 2 y 1 con UTCG-255 / MT 4, 3, 2 y 1 con UTCG-270), Perfilador de muelas con diamante, Guarda-Ruedas, Accesorio para ajustar Alto de Centro, Porta-Muelas, Juego de Rests para Dedos, Accesorio para ajustar ángulo de espacio libre con Portador (para la contrapunta izquierda), Juego de llaves.

Accesorios Opcionales:
1. Accesorio para rectificar Cilindro
2. Accesorio para rectificar Interior
3. Morsa de Maquina-Herramienta Universal en 3-sentidos con mandíbula de 4"
4. Accesorio Perfilador en Radios (cóncavo o convexo)
5. Luneta Fija de Tres Puntas
6. Accesorio para rectificar Fresa Cortadora de Frente
7. Accesorio para rectificar Fresa Cortadora de Engranaje

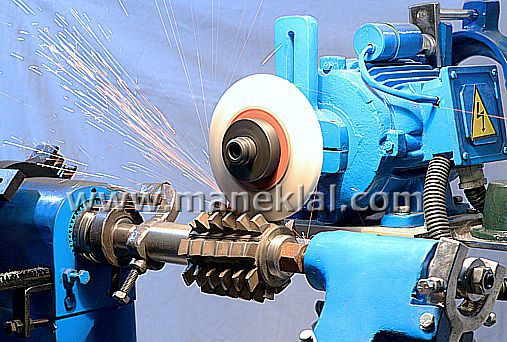

8. Accesorio para Rectificar Espiral y Fresa Madre

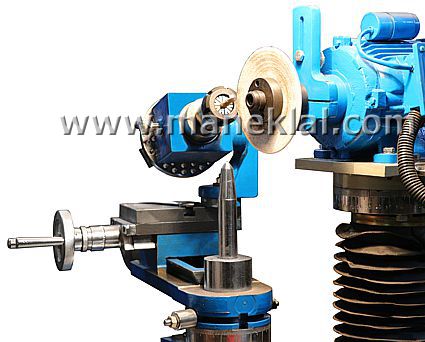

9. Accesorio para Rectificar en Radio
10. Accesorio para Rectificar Escariador Largo

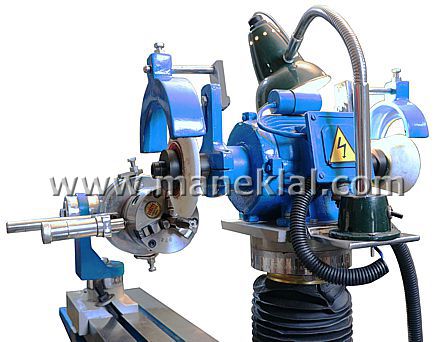

11. Accesorio para Rebajar Radio para Machos, Matrices y Cortadoras
12. Accesorio para Rectificar de Rebajo Axial / Radial  Combinado para Taladros Escalonadas y Cortadoras de Forma

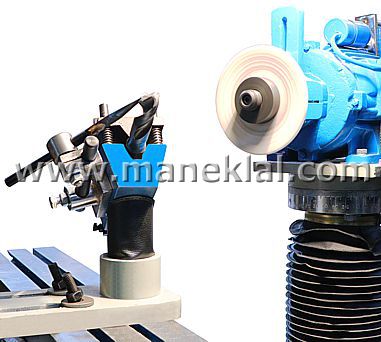

13. Accesorio para Rectificar Puntas de Taladros
14. Accesorio Perfilador de Muela en Radio / Angular montado sobre el Cabezal

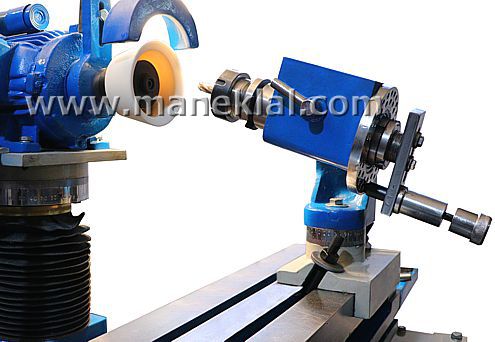

15. Accesorio para Boquilla de Quijadas convergentes
16. Collares
17. Accesorio para Graduar Positivo
18. Equipo para Enfriador con bomba y salpicadero
